中空注浆锚杆

 业务咨询:何女士:151-3272-8516  王女士:151-2876-6550

1. 产品概述:

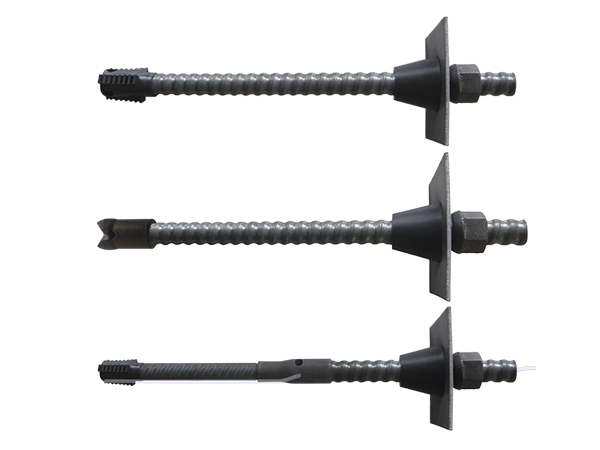

中空注浆锚杆适用于地质条件中等,永久性支护和超前支护。通过中空杆体对锚杆进行压力注浆,可达到固结破碎岩体,隔断地下水及杆体防腐的目的,可迅速形成支护力,控制围岩的稳定。本品分为普通插入式、自钻式、组合式。

2. 执行标准:

TB/T 3209-2008《中空锚杆技术条件》

3. 产品特点:

  1. 中空设计,实现了注浆的功能。
  2. 注浆饱满,并可实现压力注浆。。
  3. 杆体的居中性好,砂浆可以将杆体全长包裹,避免了锈蚀的可能性,达到长期支护的目的。
  4. 安装方便,不需要现场加工螺纹,就可方便的安装垫片、螺母。
  5. 采用向上排气锚头,彻底解决了水平线以上中空注浆锚杆体排气问题。

4. 技术参数:

插入式、自钻式中空锚杆体性能指标

型号规格 公称直径mm 公称壁厚mm 公称截面积mm2 质量 屈服强度Mpa 抗拉强度Mpa 屈服力KN 最大力KN 断后伸长率%
公称质量Kg/m 允许偏差% 不小于
Φ25×5 25 5 314.2 2.47 ±4 325 490 102 153 21
Φ25×7 25 7 395.8 3.11 128 193
Φ28×5.5 28 5.5 388.8 3.05 126 190
Φ32×6 32 6 490.1 3.85 159 240

组合式中空锚杆体性能指标(表一)

 组合中空锚杆体  产品规格 钢筋 中空杆体
公称直径mm 牌号 公称截面积mm2 质量 公称直径mm 公称壁厚mm 公称截面积mm2 公称质量kg/m 允许偏差%
公称质量kg/m 允许偏差%
Φ20 20 HRB335 314.2 2.47 ±5 30 4 326.7 2.56 ±4
Φ22 20 HRB400 314.2 2.47 30 5 392.7 3.08
22 HRB335 380.1 2.98 ±4
Φ25 25 HRB335 490.9 3.85 32 6 490.1 3.85

组合式中空锚杆体性能指标(表二)

 组合中空锚杆体    产品规格 钢筋 中空锚杆体
牌号 屈服强度Mpa 极限强度Mpa 屈服力kN 最大力kN 断后伸长率% 屈服力Mpa 极限强度Mpa
屈服力kN 最大力kN 断后伸长率%
不小于 不小于
Φ20 HRB335 335 455 102 142 17 325 490 106 160 21
Φ22 HRB400 400 540 126 170 16 127 192
HRB335 335 455 127 172 17
Φ25 HRB335 335 455 164 223 17 159 240

5. 适用范围:

中空锚杆适用于铁路、公路、隧道、矿山、水利枢纽、边坡、堤坝、桥基、江海湖边、高层建筑基础及建筑物加固等工程。
